캐드 글씨 깨짐 해결방법

도면을 열었는데 위와 같이 ?????가 잔뜩 캐드 도면 글씨가 깨져서 보일때, 해결방법은 2가지가 있습니다.

1. 근본적인(?) 해결방법

2. 무조건 해결 가능한 방법

먼저 근본적인 해결방법을 논하기 전에 왜 저런 현상이 생길까요?? 도면을 작성하신분이 사용한 글씨체를 도면 받으신분이 가지고 계시지 않을경우 저렇게 뜨게 됩니다.

그렇다면 여기서 근본적인 해결방법은 그 글씨체를 도면을 받으시는분도 가지고 계시면 되는겁니다.

먼저 무슨 글씨체가 없는지 어떻게 알 수 있을까요?

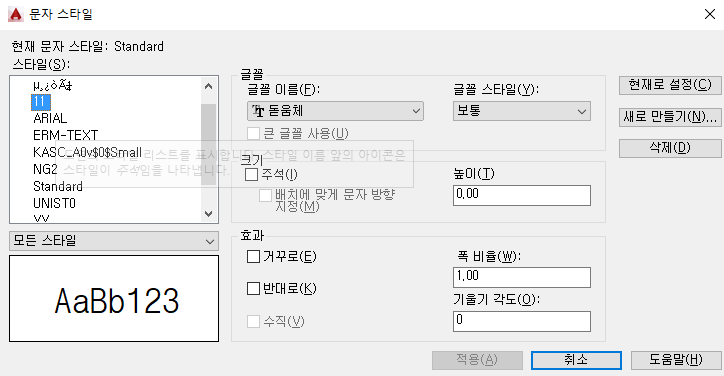

ST 엔터로 문자스타일에 들어가셔서 만들어진 스타일을 하나한 클릭해보다보면, 글꼴이름에 오류표시 같은것이 붙어있는 스타일이 보입니다. 저같은 경우는 BareunDotum체가 없네요.

글꼴이 없는 경우



글꼴이 있는경우



특수한 브랜드의 글씨체가 아닌경우 평범한 글씨체인데 나만없어 하는 경우는 인터넷상에서 글씨체를 입수하시면 됩니다. 아래와 같이 약간의 검색으로 쉽게 입수하실 수 있습니다.





오래된 사이트이긴 한데 고캐드라는 사이트의 글꼴은행에서 찾으시면 쉽게 찾으실 수 있습니다.

https://www.gocad.co.kr/fontbank

글꼴은행





농협이라던가 홈플러스라던가 이런곳의 공사 도면을 받으셨다면 homeplus 글씨체나 bonghyub 글씨체를 도면에 사용한 것을 볼 수 있는데, 관련 업체라서 도면작업을 해보았다 하는분이 아니라면 무조건 없을 수 밖에 없습니다.

이런경우는 관계자분께 문의하시어 글씨체를 받으시거나 홈페이지 CI자료실에 공개하거나 배포하는곳도 있으니 인터넷 검색을 해보시면 쉽게 입수하실 수 있습니다. (참고로 모바일버전에서는 링크로 이동 안됩니다. 농협 CI 경우 http://nhci.co.kr/intro.html)



이제 글꼴은 구했습니다. 그럼 어떻게 적용할까요? 그냥 바탕화면에 들고만 있으면 얘가 알아서 인식하면 좋겠지만. 우리는 정성껏 아래의 경로에 다운받은 글꼴파일을 넣어주어야 합니다.

글꼴의 확장자 종류에 따라 넣어주어야 하는 경로가 다른데요. 잘 모르겠다 싶으면 그냥 둘 다 넣어줍시다.

먼저 트루타입글꼴(.TTF)은 윈도우 내의 글꼴 폴더에 넣어주셔야 하고, 그외 .SHX 로 되어있는 파일은 캐드가 설치된 폴더에 있는 글꼴 폴더에 넣어주셔야 하는데요. 트루타입 글꼴을 먼저 해보겠습니다.

* 트루타입 글꼴 (.TTF) 넣는 경로 *

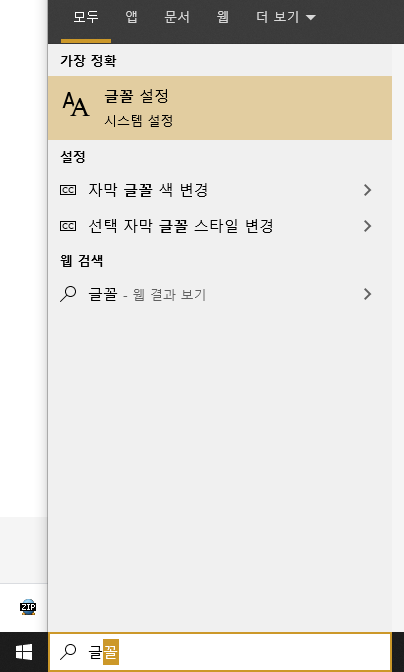

 검색에 글꼴을 검색해주면 글꼴설정으로 바로 가실 수 있습니다.

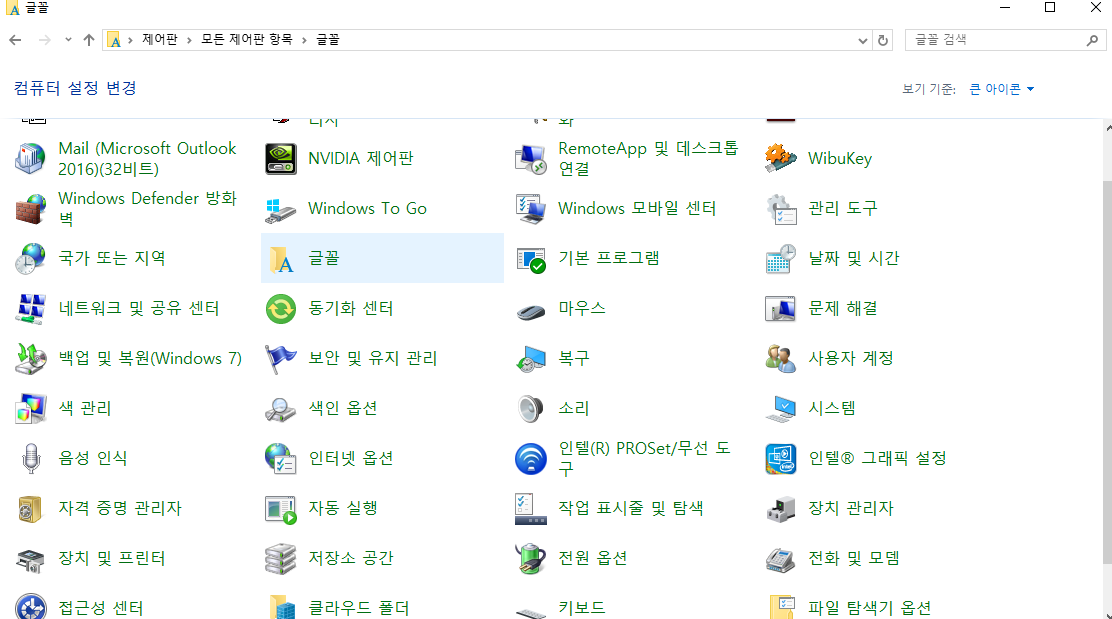

또는 제어판에서 글꼴을 선택해줍니다.

둘 다 동일한 경로이니 편하신 방법으로 글꼴을 넣어주시면 됩니다.

* 캐드 글꼴 (.SHX) 넣는 경로 *

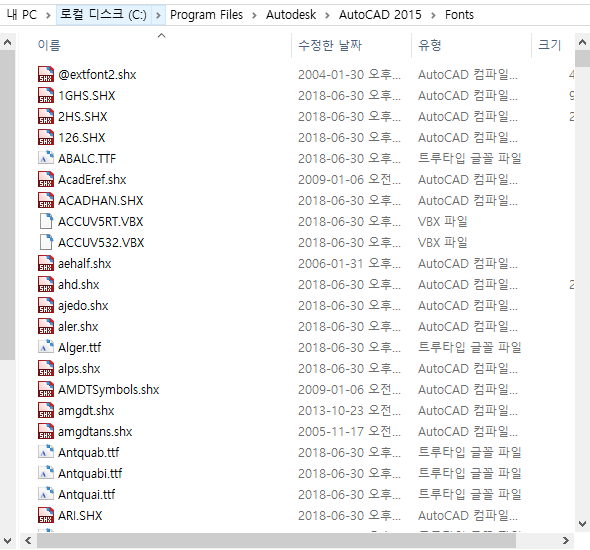

C:\Program Files\Autodesk\AutoCAD 2015\Fonts

설치때 경로를 따로 지정하지 않으셨다면 보통 저 경로에 있을것입니다. 혹시 경로를 못찾으시는분은 폴더명은 Fonts 이니 폴더명을 검색하여 찾아주시면 되겠습니다.

저는 지인으로부터 글꼴파일을 왕창 받았는데 shx , ttf 를 나눠서 따로 넣어주는게 귀찮아서 그냥 모두 복사했더니 뒤죽박죽 섞여있습니다만! SHX로 끝나는 파일만 저 경로에 넣어주시면 되겠습니다.



글씨체를 못구했다. 그러면 해결방법이 없느냐? 아닙니다. 무조건 해결 가능한 방법이 있습니다.



무조건 해결 가능한 방법은

아까 없는 글꼴을 확인하기 위에서 들어간 문자스타일로 가서. 없는 글꼴을 가지고 계신 글꼴으로 바꿔주시면 됩니다.

그리고 re 엔터(새로고침 비슷)를 눌러주면 글씨가 뿅 하고 나타납니다. 간단하쥬? 도면의 장수가 많지 않다면 무조건 해결가능한 두번째 방법이 캐드 글꼴 깨짐에 효과적인 해결방법입니다.

오늘 포스팅도 도움이 되셨으면 좋겠습니다. 감사합니다.
